Beschreibung

Die NEXUS Flybarless (FBL)-Steuereinheit wurde von Grund auf auf Basis des Rotorflight 2.0-Referenzdesigns entwickelt. Alle Aspekte des NEXUS wurden im Hinblick auf optimale Leistung und Kompatibilität geplant und getestet, um das beste sofort einsatzbereite Rotorflight-Erlebnis zu gewährleisten, das heute auf dem Markt erhältlich ist.

Mit seiner fortschrittlichen STM32F722-MCU und dem 6-Achsen-MEMS-Bewegungsverfolgungsgerät TDK ICM-42688-P, das ein 3-Achsen-Gyroskop und einen 3-Achsen-Beschleunigungsmesser kombiniert, sorgt der NEXUS-Flugcontroller für präzise Steuerung und Flug. Ein großer integrierter Flash-Speicher von 128 MB sorgt dafür, dass Sie alle Ihre Flüge zur Feinabstimmung und Anpassung protokollieren können.

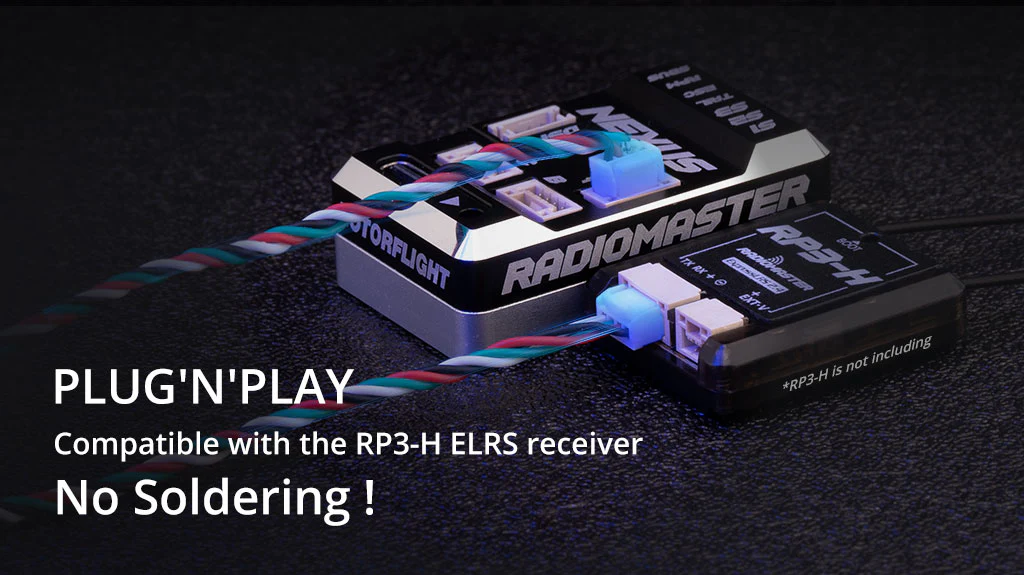

Unsere lötfreien Plug’n’Play RP3-H ExpressLRS-Empfänger verfügen über ein verriegelbares Steckersystem, um eine stabile Verbindung zwischen Steuereinheit und Empfänger zu gewährleisten. Für die Verwendung mit Ihrem ausgewählten Empfängertyp stehen auch DSM- und S.BUS-Anschlüsse zur Verfügung. Der NEXUS verfügt außerdem über Multifunktionsanschlüsse für zukünftige Erweiterungen.

Das NEXUS verfügt standardmäßig über ein CNC-gefrästes Aluminiumgehäuse, das gut aussieht, die Steuereinheit schützt und die Wärme für den F722-Prozessor ableitet.

Nach mehr als 12 Monaten Forschung und Entwicklung wurde der NEXUS nicht nur von den Entwicklern bei Rotorflight, sondern auch von einem Team erfahrener Hubschrauberpiloten, die an unserem Betatestprogramm teilgenommen haben, getestet, abgestimmt und erneut getestet. Wir möchten dem Rotorflight-Team und dem Beta-Testteam dafür danken, dass sie NEXUS möglich gemacht haben!

Features

• Der NEXUS Helicopter Flugcontroller wurde von Grund auf speziell für Rotorflight 2.0 entwickelt
• Ausgestattet mit einer fortschrittlichen STM32F722-MCU und einem 6-Achsen-MEMS-Bewegungsverfolgungsgerät von TDK, das ein 3-Achsen-Gyroskop und einen 3-Achsen-Beschleunigungsmesser kombiniert
• Integrierte Black Box: Ein großer integrierter Flash-Speicher von 128 MB sorgt dafür, dass Sie alle Ihre Flüge zur Feinabstimmung und Anpassung protokollieren können

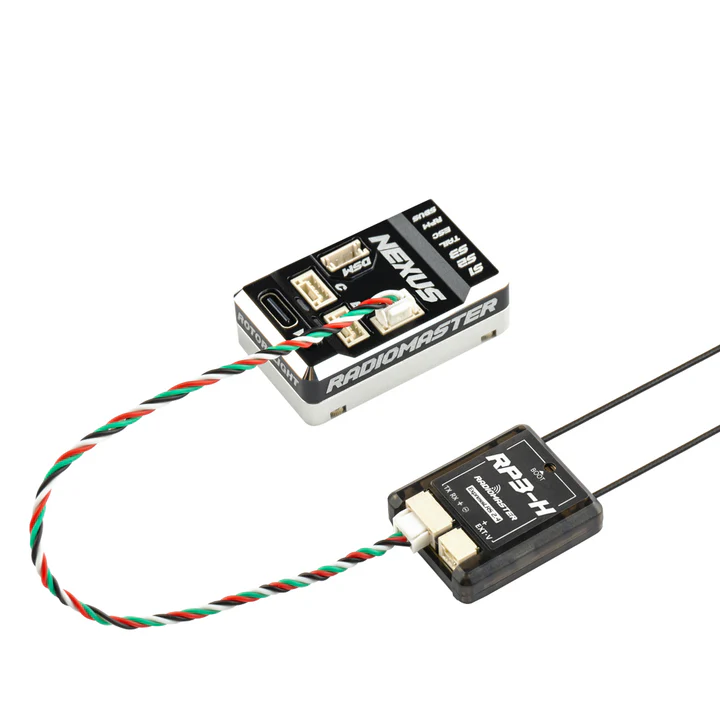

• Verriegelbares Steckersystem, kompatibel mit unseren lötfreien Plug’n’Play RP3-H ExpressLRS-Empfängern. Sie können sicher sein, dass eine stabile Verbindung zwischen der Steuereinheit und dem Empfänger besteht (RP3-H nicht im Lieferumfang enthalten).
• Verfügt über Multifunktionsanschlüsse (UART) für zukünftige Erweiterungen
• Der NEXUS-Flugcontroller ist kompakt und robust. Das CNC-Gehäuse schützt nicht nur die internen Komponenten, sondern fungiert auch als Kühlkörper, um die Elektronik kühl zu halten
• Der NEXUS misst nur 41 mm x 25 mm und ist nur 13 mm hoch, sodass er perfekt für Helikopter jeder Größe geeignet ist, einschließlich 250/450/500/550/600/700 Hubschraubern

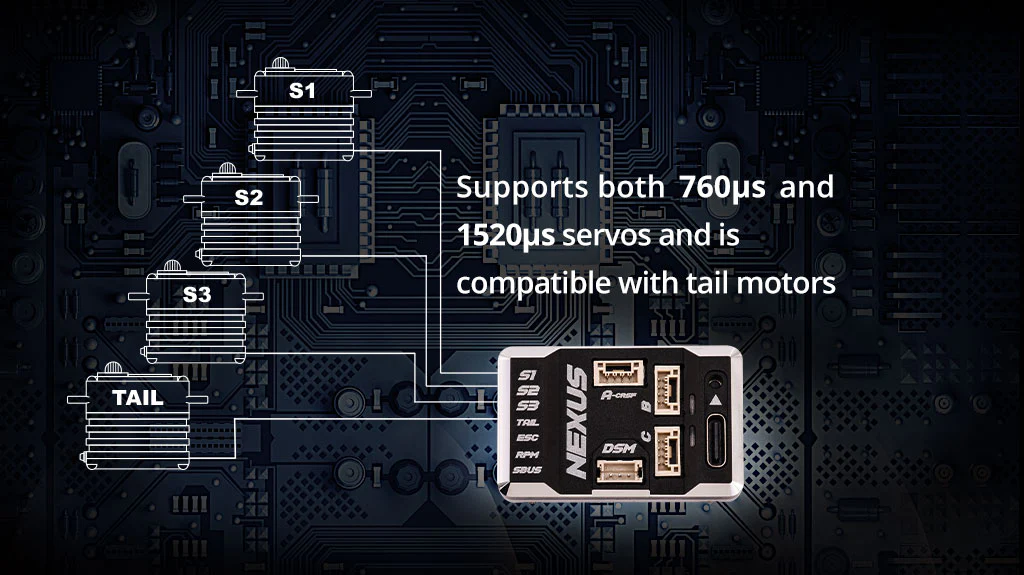

• Der NEXUS-Flugcontroller unterstützt eine breite Palette von Heckmotoren und Heck-ESCs (760 μs / 1520 μs).
• Es werden verschiedene Empfänger unterstützt, darunter CRSF, ELRS, GHOST, S.BUS, SUMD, IBUS, XBUS, EXBUS, PPM, MSP, DSM2, DSMX und F PORT
• Das Gerät verfügt über mehrere unabhängige Netzteile, die das Rauschen bei Erreichen von 1,8 V minimieren. Es umfasst 1,8 V für Gyro, 3,3 V für die MCU und 5,0 V für die externe Schnittstelle

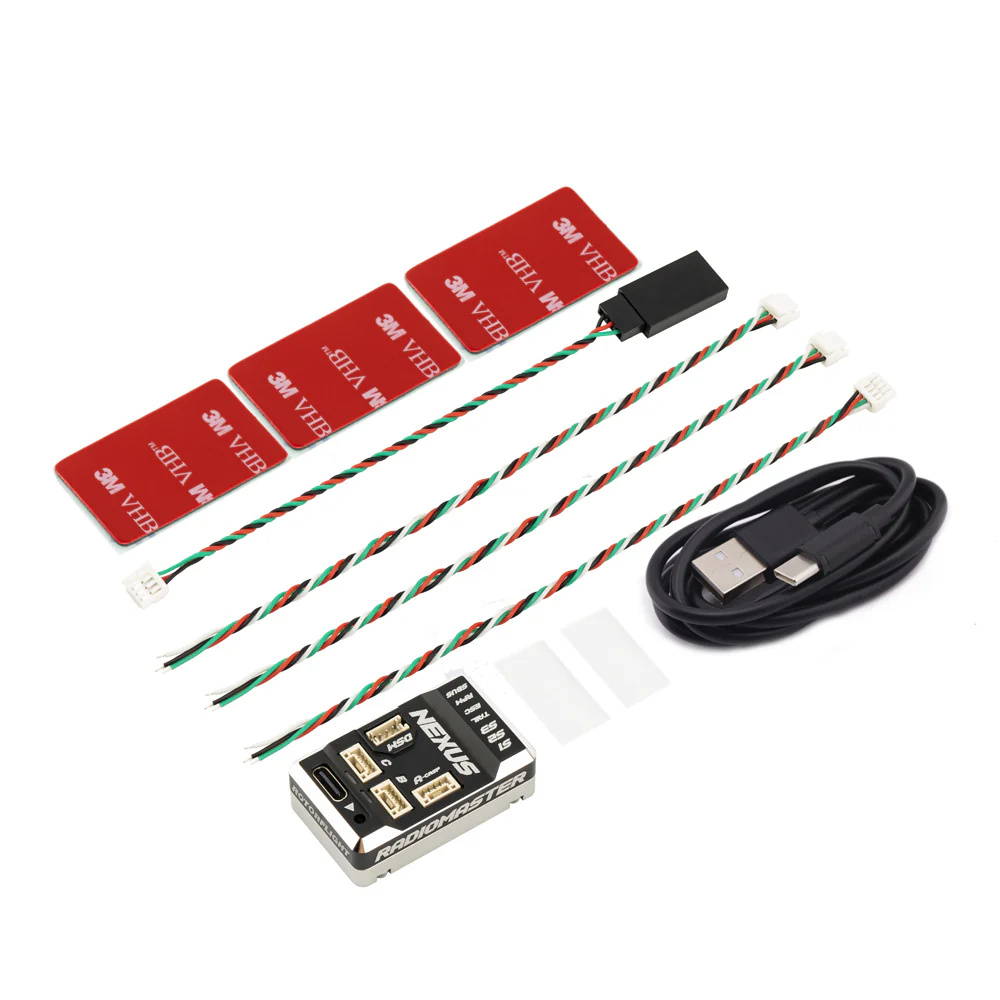

• Das ultraleichte und flexible USB-C-Verlängerungskabel ist im Lieferumfang enthalten, um in Situationen zu helfen, in denen der USB-C-Anschluss möglicherweise nicht leicht zu erreichen ist. Möglichst leicht gemacht, weil jedes Gramm zählt und flexible Silikondrähte verhindern, dass Vibrationen auf die Steuereinheit übertragen werden
• Rotorflight Rescue-Funktion serienmäßig

Specification

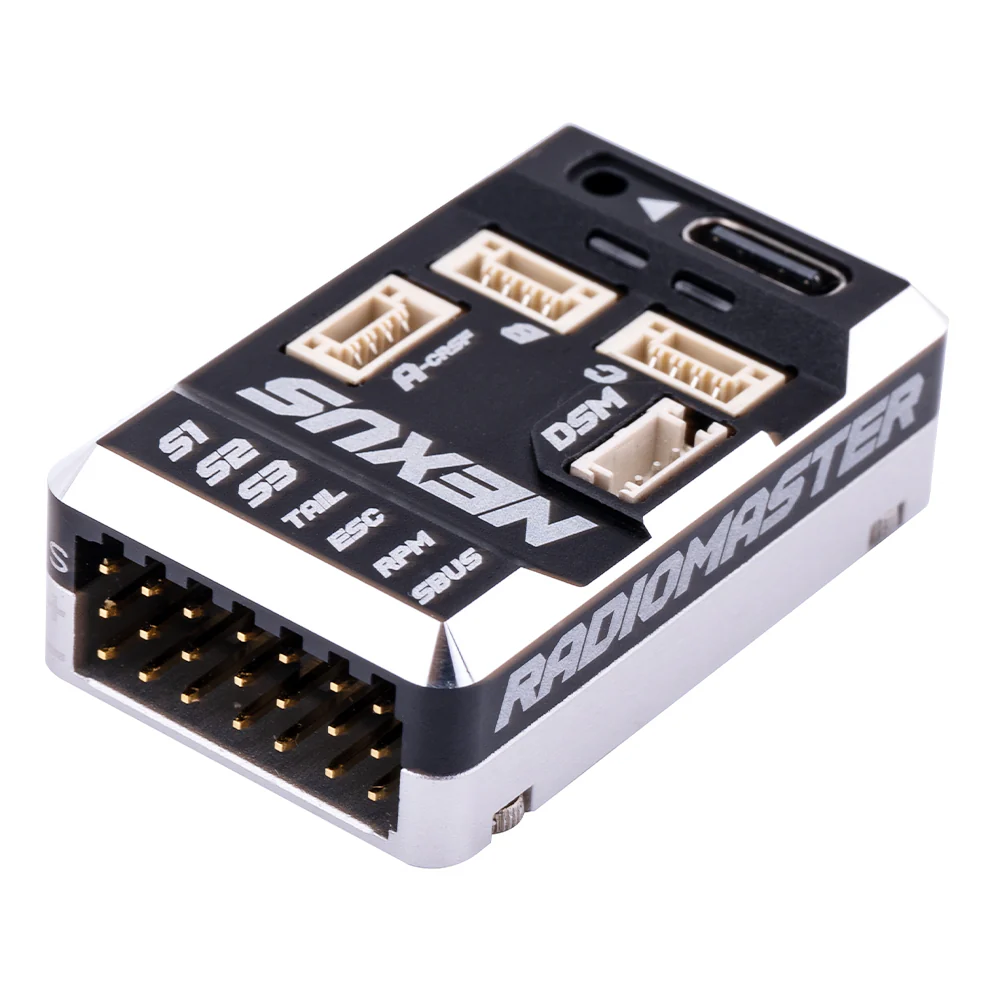

• Item: NEXUS Heli Flight Controller
• Firmware: Rotorflight 2.0
• MCU: STM32F722RET6
• Gyro (IMU): ICM-42688-P
• Flash Memory (Black Box. IC): 128MB (W25N01GVZEIG)
• Barometer: SPL06-001

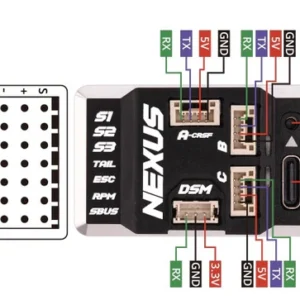

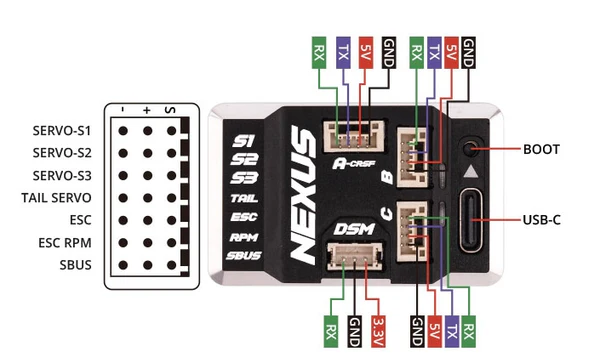

• Uart: 6 – DSM[UART1], S.BUS[UART2], A-CRSF[UART4], PORT-B[UART6], PORT-C[UART3]
• Servo: 4 – S1, S2, S3, TAIL
• Rpm Sensor: 1 – FROM ESC FREQUENCY SENSOR
• Receiver Support: CRSF, ELRS, GHOST, S.BUS, SUMD, IBUS, XBUS, EXBUS, PPM, MSP, DSM2, DSMX
• Voltage Supply(DC): 5 – 12.6V
• A-B-C Serial Port Power Output: 5V – 2.0A
• DSM Serial Port Power Output: 3.3V – 0.5A
• Telemetry: S.BUS, HoTT, S.Port, MSP, EDGETX, ELRS
• ESC: PWM, Oneshot, Multishot, Dshot
• Support Tail ESC: 760μs/1520μs Servo
• Support Tail Motor: Yes

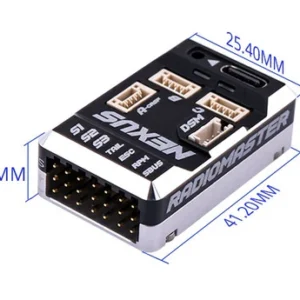

• Demensions: 41.3 X 25.4 X 13.1mm
• Weight: 16.8g
